热敏晶振TSX工作原理与选型指南

热敏晶振通常称为TSX（Thermistor Crystal），它把石英晶体谐振器与热敏电阻集成在同一封装中。石英元件提供频率基准，热敏电阻则向外部补偿电路提供随温度变化的电阻信号。

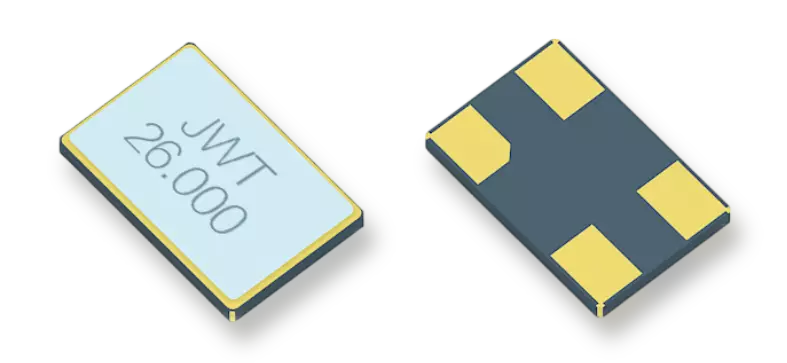

热敏晶振TSX结构与应用

TSX仍属于无源频率控制元器件，本身不会主动完成频率补偿。外部电路读取热敏电阻的阻值，并利用温度信息对振荡器进行补偿或控制，因此它适合需要在温度变化条件下管理频率性能的应用。

热敏晶振如何工作？

热敏电阻部分利用温度与电阻之间的关系工作。温度变化时，阻值按照器件规定的电阻—温度特性变化；外部电路解析这一信号并完成相应补偿，石英谐振器则持续提供频率基准。

热敏晶振工作原理示意

NTC热敏电阻的阻值会随温度升高而降低。温度上升时，热敏材料中的载流子数量增加，使电阻下降。阻值与温度通常呈非线性关系，可用Steinhart–Hart方程等数学模型描述。

PTC热敏电阻的表现相反，其阻值会随温度升高而增加。电路同样可以利用这种阻值变化检测温度，为温度相关控制或补偿提供信息。

不同热敏材料与结构会形成不同的电阻—温度特性，因此应根据具体电路要求选择相应类型。

当电路需要利用温度信息维持或管理频率性能时，可以采用热敏晶振。常见功能包括温度补偿、温度监测、频率控制及与温度相关的控制电路。

不同TSX型号可能具有不同的温度特性，选型时必须查阅对应数据手册，确认电阻—温度关系及其他工作特性符合目标电路要求。

选择TSX不能只看频率，还应综合评估温度特性、封装尺寸、响应表现和长期稳定性。

首先明确目标应用的温度范围，所选热敏晶振应在这一范围内满足使用要求，尤其需要关注环境温度变化较大的应用。

温度精度会影响电路检测和补偿温度变化的精细程度。需要精确频率或时序控制时，应选择温度特性符合系统设计要求的TSX。

应仔细核对器件的R-T特性。NTC与PTC的变化方向不同，具体选择取决于电路设计和补偿方式；还应通过厂商数据手册确认R-T曲线，以及是否需要校准或额外调整。

响应时间决定热敏电阻感知温度变化的速度。需要实时温度监测或快速补偿的应用可能更重视热响应速度，而温度缓慢变化的系统对此要求可能较低。

紧凑型电子设备通常需要重点考虑封装。2520、2016和1612等小型贴片封装可用于PCB空间受限的设计，最终仍应结合PCB布局、装配工艺和机械要求选择。

针对连续或长期运行的设备，应依据相关规格和技术文档评估所选TSX在产品预期工作周期内的适用性。

B2B项目除元件规格外，还需要关注产品资料、技术文档、质量一致性、稳定供应和技术支持。

TSX热敏晶振是集成热敏电阻的无源石英谐振器，需要外部振荡与补偿电路；TCXO温补晶振属于有源振荡器，在器件内部完成温度补偿，并可输出削峰正弦波、CMOS或LVCMOS等时钟信号。

如果系统自行读取热敏电阻并在外部完成补偿，可选择TSX；如果需要集成温度补偿并直接获得时钟输出，则应评估TCXO。最终选择必须依据产品数据手册和实际电路要求。
