产品特点
01 Output type: LVDS / LVPECL / HCSL
02 低相位噪声与低抖动
03 Tri-State function available
应用领域
Telecom & Netcom (optical communication, RF units, switches, servers and base stations)
汽车电子
技术规格
| 型号 | DYF3225 |
|---|---|
| Package size | 3.2 × 2.5 mm |
| Output types | LVDS / LVPECL / HCSL |
| LVDS supply voltage | 1.71 V to 1.89 V / 2.375 V to 3.63 V |
| LVPECL supply voltage | 2.97 V to 3.63 V |
| HCSL supply voltage | 1.71 V to 1.89 V / 2.375 V to 3.63 V |
| 频率范围 | 20 MHz to 156.250 MHz |
| 振荡模式 | Fundamental or 3rd overtone |
| Frequency tolerance at 25°C ± 3°C | ±20 ppm |
| 工作温度范围 | -40°C to +125°C |
| 温度频率稳定度（以25°C为基准） | ±30 ppm |
| 储存温度范围 | -55°C to +125°C |
| Rise time | 0.4 ns max. (LVDS / LVPECL); 0.8 ns max. (HCSL) |
| Fall time | 0.4 ns max. (LVDS / LVPECL); 0.8 ns max. (HCSL) |
| 占空比 | 40% to 60% |
| 启动时间 | 10 ms max. |
| RMS phase jitter (12 kHz to 20 MHz) | 0.5 ps max. |
| 首年老化率 | ±3.0 ppm |

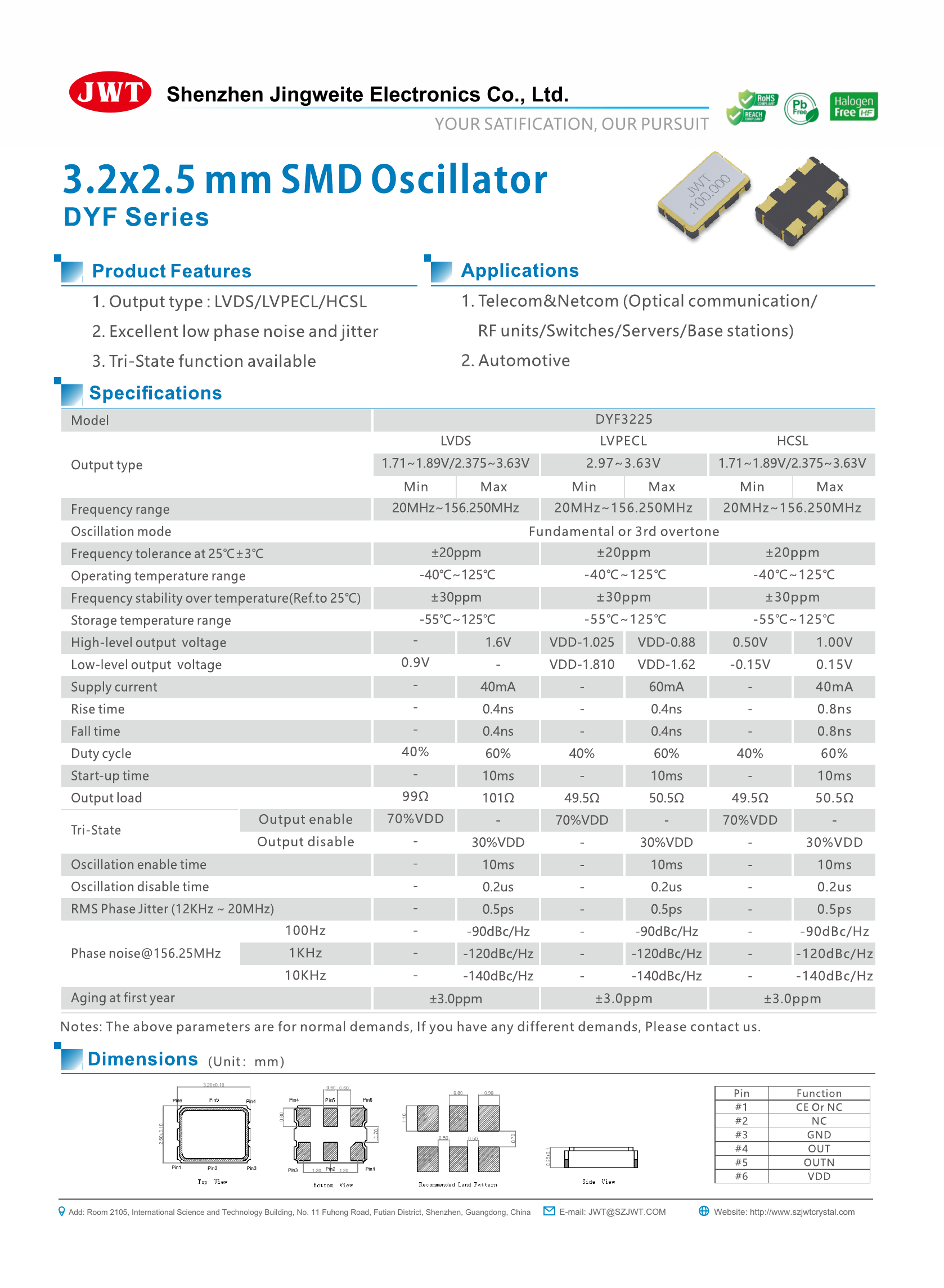

原始规格书预览
以下图片保留官方英文规格书中的产品信息，便于快速查看；完整参数请以PDF文件为准。
打开英文PDF
