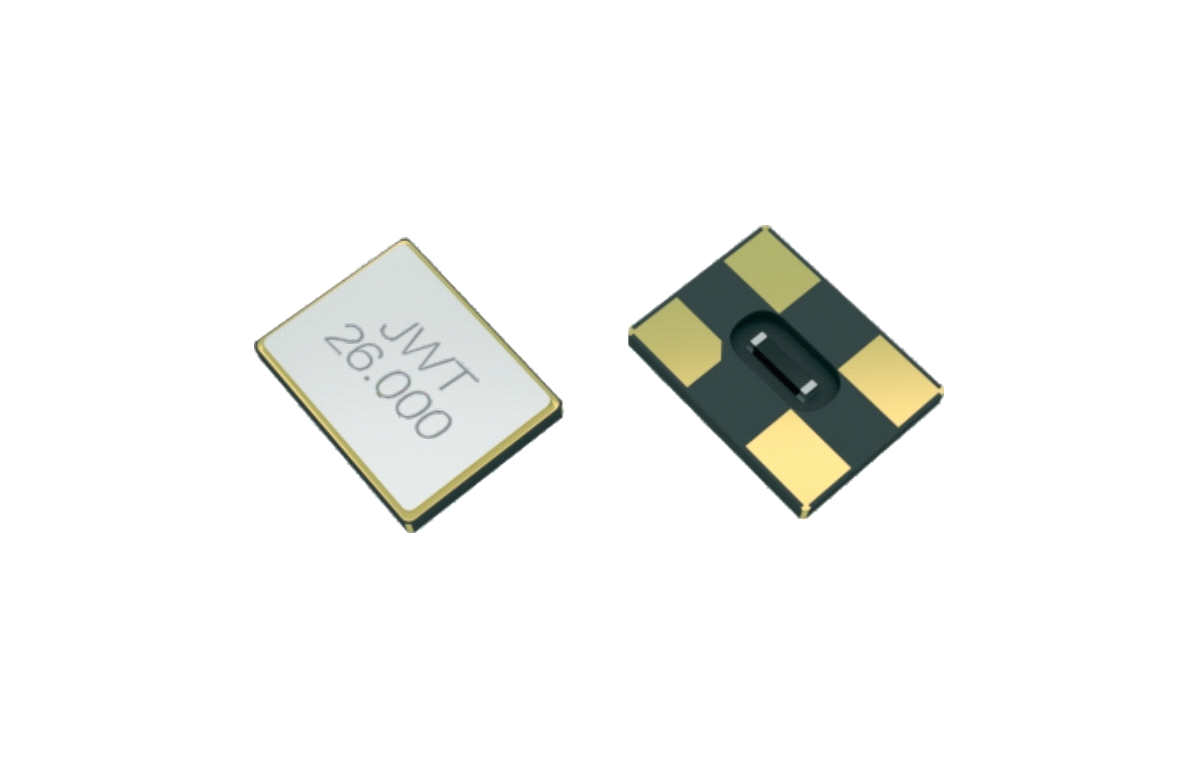

QN2016 2.0 × 1.6 mm 热敏晶振

QN SERIES

QN2016为2.0 × 1.6 mm封装的热敏晶振。官方规格书标注的频率范围为19.200 MHz / 26.000 MHz / 38.400 MHz。适用于智能手机、智能穿戴、GNSS导航定位等电子设备。

型号QN2016

封装尺寸2.0 × 1.6 mm

产品类型热敏晶振

资料英文规格书

产品特点

01 可靠的气密陶瓷封装

02 宽工作温度范围

03 Built-in thermistor

04 Complete Pb-free

智能手机

智能穿戴

GNSS导航定位

QN2016 技术规格
型号	QN2016
标称频率范围	19.200 MHz / 26.000 MHz / 38.400 MHz
振荡模式	基频（AT切型）
Frequency tolerance at 25°C ± 3°C	±10 ppm
工作温度范围	19.200 MHz: -30°C to +105°C; 26.000 MHz: -40°C to +105°C; 38.400 MHz: -30°C to +105°C
温度频率稳定度（以25°C为基准）	19.200 MHz: ±12 ppm at -30°C to +85°C; 26.000 MHz: -12 to +10 ppm at -30°C to +85°C / -30 to +10 ppm at -40°C to +85°C / -30 to +40 ppm at -40°C to +105°C; 38.400 MHz: ±12 ppm at -30°C to +85°C
储存温度范围	-40°C to +105°C
Equivalent series resistance	19.200 MHz: 80 Ω max.; 26.000 MHz: 30 Ω at -30°C to +95°C / 35 Ω at -40°C to -30°C and +95°C to +105°C; 38.400 MHz: 50 Ω max.
Tuning sensitivity	10 ppm/pF min. / 10.8-13.2 ppm/pF / 7-16 ppm/pF
杂散模式串联电阻	1100 Ω (±1 MHz)
Q factor	75K min.
Insulation resistance	500 MΩ min. (at DC 100 V)
Reflow	±2 ppm (after 3 reflows)
Inflection point	30.5-33.5°C / 29-32°C (30.5°C type) / 27.5-30.5°C
负载电容	7 pF / 8 pF, 9 pF / 7 pF, 8 pF, 9 pF
激励功率（最大）	100 µW / 200 µW / 200 µW
首年老化率	±0.7 ppm

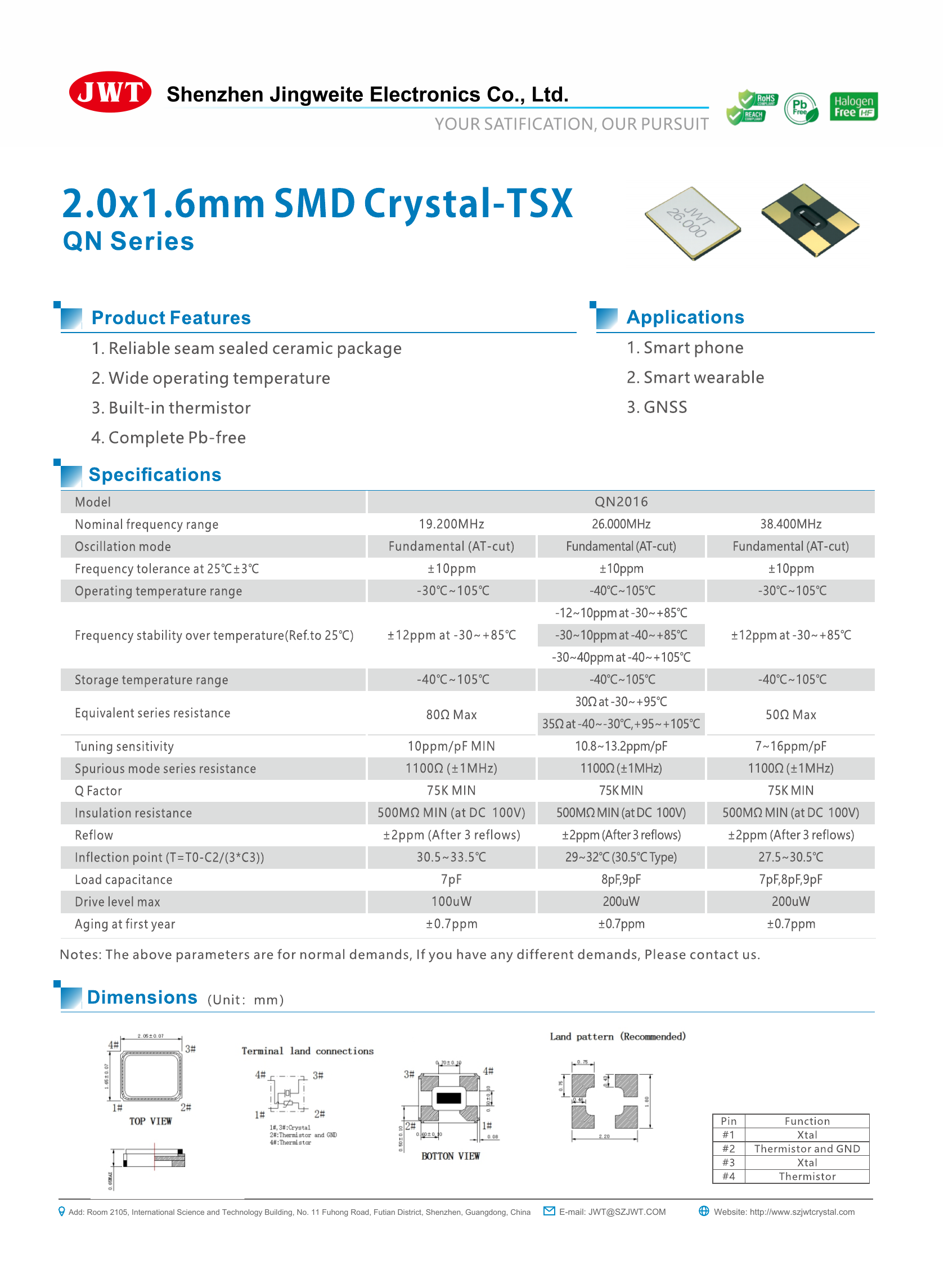

以下图片保留官方英文规格书中的产品信息，便于快速查看；完整参数请以PDF文件为准。
