QM2520 2.5 × 2.0 mm 热敏晶振

QM SERIES

QM2520为2.5 × 2.0 mm封装的热敏晶振。官方规格书标注的频率范围为19.200 MHz / 26.000 MHz。适用于智能手机、智能穿戴、GNSS导航定位等电子设备。

型号QM2520

封装尺寸2.5 × 2.0 mm

产品类型热敏晶振

资料英文规格书

产品特点

01 可靠的气密陶瓷封装

02 宽工作温度范围

03 Built-in thermistor

04 Complete Pb-free

智能手机

智能穿戴

GNSS导航定位

QM2520 技术规格
型号	QM2520
标称频率范围	19.200 MHz / 26.000 MHz
振荡模式	基频（AT切型）
Frequency tolerance at 25°C ± 3°C	±10 ppm
工作温度范围	19.200 MHz: -30°C to +105°C; 26.000 MHz: -40°C to +105°C
温度频率稳定度（以25°C为基准）	19.200 MHz: ±12 ppm at -30°C to +85°C; 26.000 MHz: ±10 ppm at -30°C to +85°C
储存温度范围	-40°C to +105°C
Equivalent series resistance	19.200 MHz: 80 Ω max.; 26.000 MHz: 30 Ω at -30°C to +95°C / 35 Ω at -40°C to -30°C and +95°C to +105°C
Tuning sensitivity	10 ppm/pF min. / 10.8-13.2 ppm/pF
杂散模式串联电阻	1100 Ω (±1 MHz) / 500 Ω (±1 MHz)
Q factor	75K min.
Insulation resistance	500 MΩ min. (at DC 100 V)
Reflow	±2 ppm (after 3 reflows)
Inflection point	30.5-33.5°C / 29-32°C (30.5°C type)
负载电容	7 pF / 7 pF, 9 pF
激励功率（最大）	100 µW / 200 µW
首年老化率	±0.7 ppm

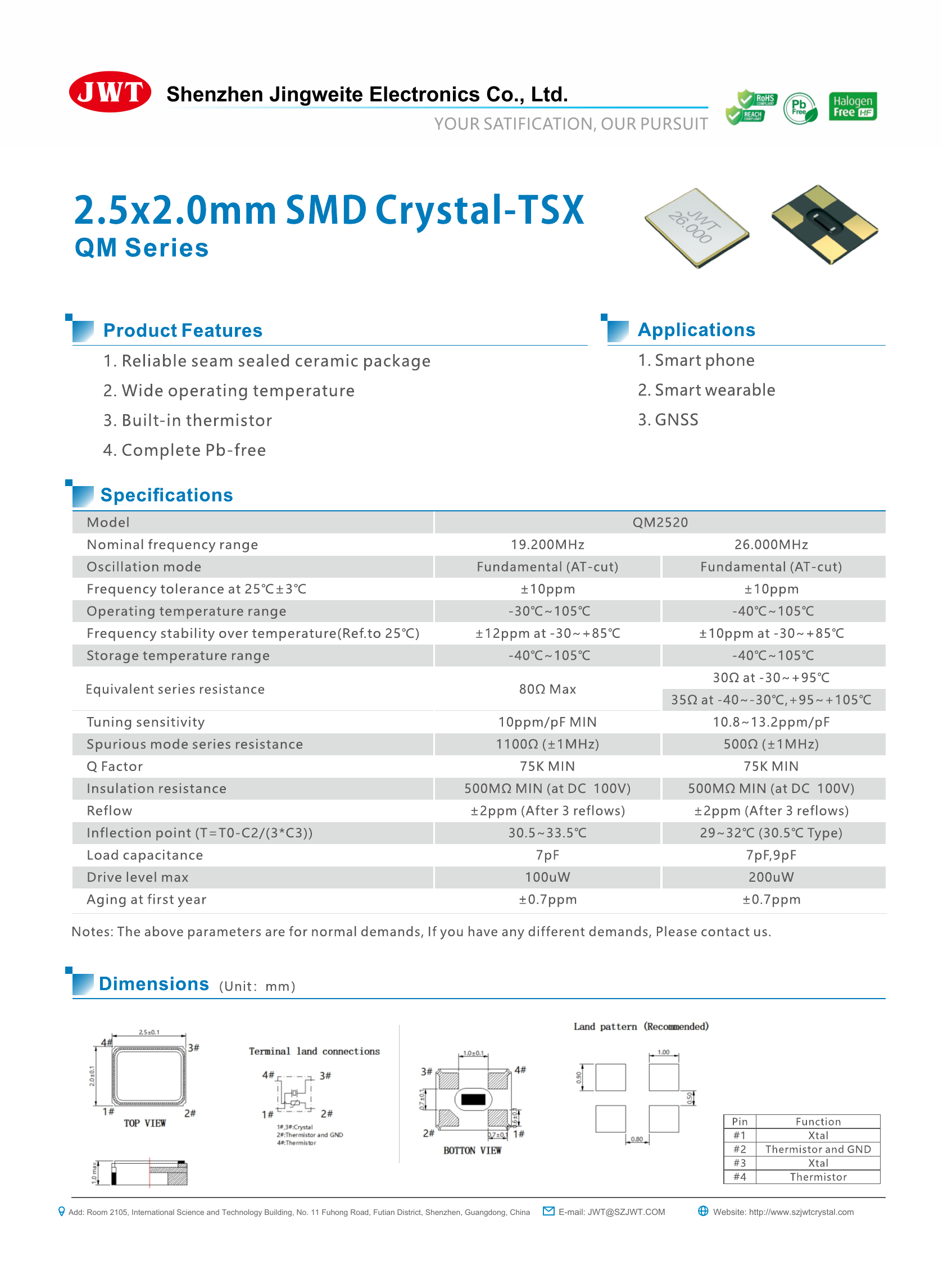

以下图片保留官方英文规格书中的产品信息，便于快速查看；完整参数请以PDF文件为准。
