32.768kHz晶振应用与选型指南

32.768kHz晶振广泛用于需要低功耗计时或实时时钟（RTC）的电子设备，可为RTC或振荡电路提供稳定的频率基准。它常见于消费电子、智能设备、通信设备、汽车电子、医疗设备和工业系统。需要注意的是，无源晶体并不等同于完整的晶体振荡器。

设计人员可根据PCB空间、装配工艺和产品要求选择贴片或直插封装。晶威特现有32.768kHz晶振产品包含多种封装和电气选项，具体应以相应产品资料为准。

为什么计时电路常用32.768kHz？

32.768kHz即每秒32,768个周期，也就是2¹⁵Hz。RTC电路可以通过连续分频，将晶振频率转换为1秒的计时信号，因此这一频率适合时钟、日历及紧凑型电子系统中的计时功能。

无源音叉晶体需要配合兼容的振荡电路使用，这类电路通常集成在RTC芯片或微控制器中。与之不同，32.768kHz晶体振荡器属于有源器件，由谐振器和振荡电路组成并直接输出信号。进行晶振选型时，不能把两者混为一谈。

32.768kHz晶振可为多类设备提供RTC与时间基准功能，具体电路和元件要求取决于终端产品、PCB设计及使用环境。

相机与数码相机
支持日期时间显示、文件时间戳和RTC功能。

消费电子
用于平板电脑及其他紧凑型电子设备的计时。

智能手表与可穿戴设备
支持低功耗计时和时钟功能。

智能家居与物联网设备
为联网产品和控制器提供RTC计时。

通信设备
承担电子通信系统中的时间基准功能。

工业电子
用于仪器及控制设备的时钟和日历功能。

汽车电子
在器件满足设计要求时提供RTC和计时功能。

医疗设备
为适用的电子医疗设备提供时间基准。

相机系统通常需要可靠的时间基准。RTC可利用32.768kHz晶振维持时钟信息，用于屏幕日期时间显示、文件时间戳以及日历相关功能。器件选择应同时考虑RTC电路要求以及相机的机械和环境设计条件。

小型贴片封装有助于提高PCB空间利用率，其他封装则可适配不同装配方式。晶体、负载网络和RTC电路应作为整体进行评估，不能仅凭频率完成选型。

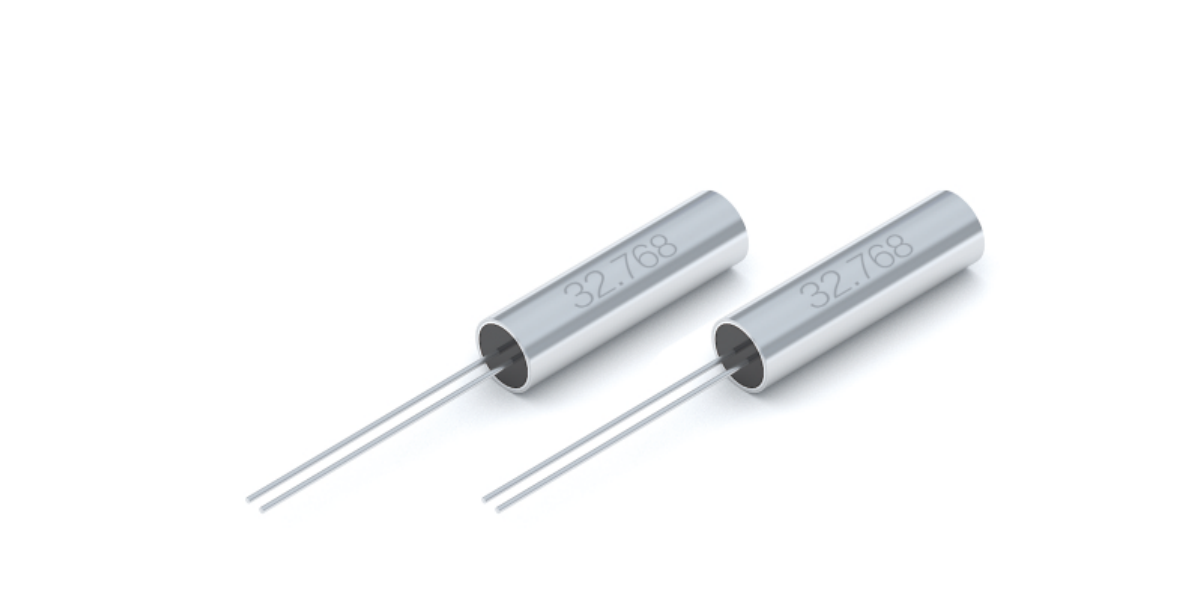

晶威特现有32.768kHz产品包含贴片和直插两种形式。贴片产品面向表面贴装工艺，并提供多种封装尺寸；JU308 / JU206等圆柱形直插产品适用于引线安装设计。

选择贴片晶振或直插晶振时，通常需要综合考虑：

封装形式本身并不能决定整体性能或成本，应结合当前数据手册确认器件与目标电路的匹配性。

选型应从机械形式以及RTC芯片或计时电路规定的电气条件入手，重点核对以下数据手册项目：

选型项目	核对意义
封装尺寸	确认PCB焊盘、元件高度及装配工艺是否匹配。
负载电容	需要与振荡电路设计匹配，因为它会影响实际应用中的工作频率。
频率公差	规定数据手册条件下允许的初始频率偏差。
工作温度	应覆盖终端产品预计的温度范围。
等效串联电阻（ESR）	应与振荡电路的驱动能力和负阻裕量相匹配。

工程提示：确认负载电容、驱动电平、ESR裕量和PCB布局时，应同时参考所选型号的当前数据手册及RTC芯片厂商的设计指南。

晶威特提供陶瓷贴片、塑封贴片和圆柱形直插等32.768kHz音叉晶体产品，可覆盖紧凑PCB布局及直插装配需求。现有型号包括DFC3215、DI2012、JU308 / JU206和SMD7015。

它是一种无源石英音叉谐振器，常用作RTC和计时电路的频率基准，需要配合兼容的振荡电路工作。

常见应用包括相机、智能手表、平板电脑、智能家居、通信设备、汽车电子、医疗设备和工业电子中的RTC与计时功能。

不同。晶体是无源谐振器；晶体振荡器则由谐振器和有源电路组成，可以输出信号。

应根据RTC电路要求和当前产品数据手册，核对封装尺寸、负载电容、频率公差、工作温度及ESR。
